 [Tuto] Contrôle et réglage du jeux en soupapes en images !

Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
tonio84
Admin
avatar

Messages : 1553

MessageSujet: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Jeu 20 Mar - 22:48

Il y a déjà un sujet mais avec un lien qui renvoie sur un autre site et sur un 690 SM.

Comme je devais contrôler mon jeux aux soupapes, j'en ai profité pour prendre quelques photos et vous faire un petit tuto !


Allez c'est parti !   Wink


-Commencez par retirer la selle ainsi que les caches latéraux:




-Il faut ensuite démonter la boîte à air qui est maintenue par 4 vis:









Pour atteindre la dernière, il faut démonter le régulateur:



On en profite pour débrancher la durite du reniflard d'huile:



Desserrer le collier du manchon reliant la boîte à air au corps d'injection:







Si comme moi vous avez le couvercle evo1, je vous conseille de la retirer pour faciliter l'extraction de la boîte à air:



Repousser la boîte à air vers l'arrière pour la désolidariser du corps d'injection:



Faire attention au câble du capteur de température d'air et déconnecter celui-ci avant de retirer entièrement la boîte à air :



Et voilà la voie est libre:

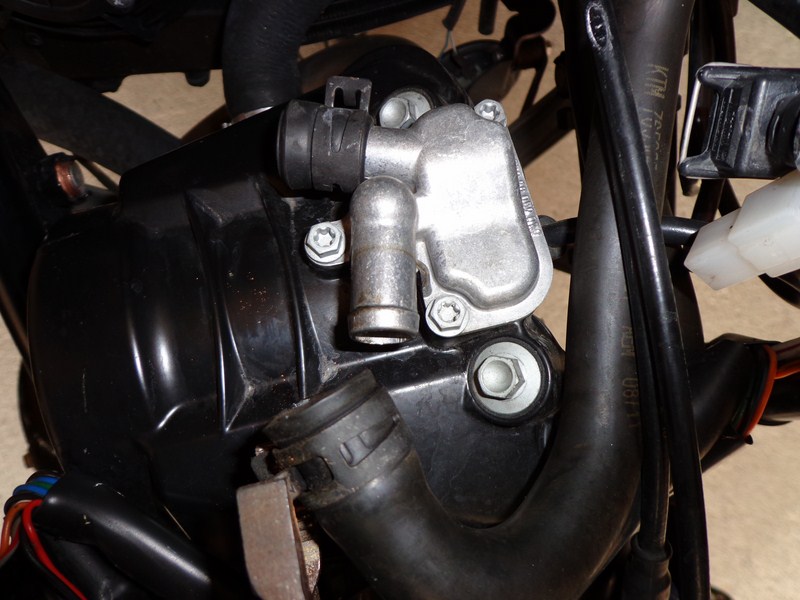

Démonter les durites de reniflard d'huile et du système SAS (absent sur la mienne car supprimé et remplacé par un bouchon):



Dévisser les 4 vis du cache culbuteur et déposer celui-ci en le repoussant vert l'avant:






Il faut ensuite démonter la bougie. Rien de bien compliqué à part l'anti parasite qui peut se montrer récalcitrant !

Ce dernier possède une encoche sur le côté permettant de s'aider d'un tournevis:



Ensuite retirer le bouchon sur le carter d'allumage (clé allen de 14mm):






A l'aide d'un cliquet muni d'une douille de 13mm, faire tourner le vilebrequin dans le sens inverse des aiguilles d'une montre afin de positionner le piston au point mort haut.
Si vous n'avez pas de clé allen de 14mm, une autre solution consiste à mettre la 6ème vitesse et faire tourner la roue arrière afin de mettre le piston au pmh.






Voilà la position de l'arbre à came lorsque le piston est au PMH. Les trois trous doivent correspondre avec la vis centrale ainsi que les axes de culbuteurs:



D'après le manuel il est recommandé à cette étape de bloquer le moteur à l'aide d'une vis au niveau du vilebrequin.

Personnellement je ne trouve pas cela utile pour le simple contrôle du jeu aux soupapes.

Voilà l'emplacement de cette fameuse vis a démonter et remplacer par une plus longue ou bien encore un tournevis si celui-ci a le bon diamètre (6mm):



On peut maintenant vérifier le jeu aux soupapes à l'aide d'un jeu de cales d'épaisseur.

Le contrôle se fait moteur complètement froid, c'est très important !

Glisser la cale entre le linguet et la soupape. Celle-ci ne doit pas forcer mais coulisser "gras"; c'est à dire avec une certaine résistance !

Le jeu doit être compris entre 0.07mm et 0.13mm aussi bien à l'admission qu'à l'échappement.

Il est préférable d'être dans la limite haute côté échappement car la dilatation des soupapes est plus importante que celles d'admission à cause de la chaleur des gaz d'échappement !


Admission:



Échappement:




Si le jeu est correct, il ne reste plus qu'à reprendre toutes les étapes en sens inverse et remonter la brêle !

Dans le cas contraire il va falloir changer une ou plusieurs pastilles !

Pensez dans ce cas à noter sur une feuille de papier les différentes valeur de jeu correspondant à chaque soupape.

Il faut maintenant retirer le(s) culbuteur(s).

Retirer les deux vis qui maintiennent chaque culbuteur en place:



Prendre la vis la plus longue et la visser à la main dans l'axe du culbuteur au travers de l'arbre à cames:



Tirer sur la vis pour sortir l'axe du culbuteur:






On peut voir des marques sur le rouleau mais celui-ci est encore en état correct. On ne sent pas d'aspérités sur la surface, l'usure est uniforme et le roulement n'a pas de jeu axial radial (merci Thor-du pour le bon terme).

Encore bon pour le service après 27000km !

Je le changerai quand même la prochaine fois.



A l'aide d'un aimant, retirer la pastille à remplacer en faisant très attention de ne pas la laisser tomber dans le moteur:



Il faut ensuite mesurer l'épaisseur de la pastille à l'aide d'un micromètre et faire le rapport jeu / épaisseur de pastille:





Si vous en démontez plusieurs en même temps, je vous conseille de les marquer au feutre afin de ne pas se mélanger les pinceaux; ou plutôt les pastilles !  No

-Le réglage:

Admettons que le jeu est trop faible, 0.05mm par exemple, il va falloir mettre une pastille de plus faible épaisseur afin d'augmenter le jeu. Si la pastille mesure par exemple 2.5mm, il faut en prendre une de 2.45mm pour arriver à avoir un jeu de 0.10mm.

Inversement si le jeu est trop important, prendre une pastille plus épaisse pour ramener le jeu dans les tolérances.

KTM vend des pastilles qui vont de 5 en 5 centièmes.

Il est possible d'affiner la chose en prenant des pastilles de V rod Harley Davidson (  ) qui vont elles de 2.5 en 2.5 centièmes.

On peu aussi si on a un concessionnaire sympa se pointer avec son micromètre et mesurer plusieurs pastilles car il est fréquent que les côtes de celles-ci ne soient pas parfaites (2.44, 2.46 etc) et ainsi trouver la pastille idéale par rapport a un jeu recherché !


Une fois les bonnes pastilles récupérées, il ne reste plus qu'à les remettre en place en faisant toujours très attention de ne pas les faire tomber dans le moteur !

Il faut ensuite procéder au remontage des culbuteurs.

Important; l'axe possède un méplat qui doit être positionné vers le haut:






En cas de doute sur le sens de montage de l'axe, regarder au travers de l'arbre à cames que le point présent en bout d'axe soit positionné vers le haut:



Remettre les vis en place (la plus longue côté arbre à cames) et serrer à 12N.m à l'aide d'une clé dynamométrique.
Si vous n'en avez pas, cela correspond à un serrage léger/moyen (bon je sais ça veut rien dire ^^).

En tout cas y aller mollo car la culasse est en alu et donc les filetages sont plutôt fragiles !







Il est indispensable de recontrôler le jeu après avoir remonté les culbuteurs.

Une maladresse avec les pastilles ou une erreur de calcul est vite arrivée !

Faire tourner le moteur plusieurs tours à l'aide de la clé en bout de vilebrequin afin que tout se remette en place et repositionner le piston au point mort haut comme précédemment.

Mesurer à nouveau le jeu des différentes soupapes.


Si tout est ok, alors il ne reste plus qu'à tout remonter en suivant le tuto à l'envers !


Voilà j'espère que ça en aidera certains qui peut être n'osaient pas s'y mettre. Il n'y a vraiment rien de sorcier !


Si vous avez des questions ou des remarques; à vos claviers !  Wink


Dernière édition par tonio84 le Sam 21 Mar - 13:05, édité 3 fois
Revenir en haut Aller en bas
thor_du

avatar

Messages : 1912

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Jeu 20 Mar - 23:23

Bien joué par ce que en plus sur l'autre tuto le type il vire l'aàc pour faire son jeu...    Chapeau l'artiste quoi... Enlever les culbuteurs ça prends 12 fois moins de temps et tu touche pas au timing de la chaîne au moins...

Pour ceux qui auraient pas de clé assez grosse pour enlever le cache et permettre de faire tourner le vilo vous levez l'arrière et vous mettez la 6ième pour faire tourner le moteur par la roue. Wink

Et c'est jeu radial Tonio, pas axial, mais sinon EXCELLENT !
Ça va en aider plus d'un.


Dernière édition par thor_du le Ven 21 Mar - 2:45, édité 1 fois
Revenir en haut Aller en bas
https://www.facebook.com/The-690-shed-230719017746704/
MrPurepwnage
Modérateur
avatar

Messages : 3020

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Jeu 20 Mar - 23:39

Niquel , peut pas faire plus simple  Wink merci pour les photos

Je met le lien de l'autre topic au cas ou

http://www.katoche.net/phpBB3/viewtopic.php?f=2&t=3810&hilit=catalyseur
Revenir en haut Aller en bas
smc
Fondateur
avatar

Messages : 1721

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Ven 21 Mar - 9:45

bravo beau boulot
Revenir en haut Aller en bas
http://www.ktm690smc.net
(r@zY
Admin
avatar

Messages : 1879

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Ven 21 Mar - 10:11

Franchement merci beaucoup, super tuto, avec des images bien choisies et une chronologie simple.
Si avec ça les membres ne se lancent toujours pas à le faire eux-même  Shocked



_________________
mon youtube, click ici
Revenir en haut Aller en bas
David LC

avatar

Messages : 461

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Ven 21 Mar - 11:29

La vache ça c'est prooopre comme tuto!

Moi qui regardai l'autre et je me disai qu'il fallai le faire, là maintenant avec le tient c'est carrement mieux!

  MERCI
Revenir en haut Aller en bas
AkrAmAniAc

avatar

Messages : 1864

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Ven 21 Mar - 11:43

Ca confirme que mon concess. continuera de se faire de la maille avec les types comme moi  lol!
Revenir en haut Aller en bas
David LC

avatar

Messages : 461

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Ven 21 Mar - 11:51

Ahaha  lol!

Et en gros, en combien de temps tu fait ça? une bonne demi journée?
Revenir en haut Aller en bas
tonio84
Admin
avatar

Messages : 1553

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Ven 21 Mar - 12:14

thor_du a écrit:
Et c'est jeu radial Tonio, pas axial, mais sinon EXCELLENT !
Ok j'avais pas le bon terme; c'est corrigé merci !

AkrAmAniak a écrit:
Ca confirme que mon concess. continuera de se faire de la maille avec les types comme moi  lol!
Il n'y a vraiment rien de compliqué, faut juste se lancer !

David LC a écrit:

Et en gros, en combien de temps tu fait ça? une bonne demi journée?
Avec l'habitude en une bonne heure c'est plié !


Sinon merci pour tous vos commentaires positifs !  Wink
Revenir en haut Aller en bas
Patoche

avatar

Messages : 341

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Ven 21 Mar - 12:25

David LC a écrit:
Ahaha  lol!

Et en gros, en combien de temps tu fait ça? une bonne demi journée?
quand on aime on ne conte pas    lol!
Revenir en haut Aller en bas
Patnatbat

avatar

Messages : 324

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Ven 21 Mar - 18:07

Ça c est du bon boulot , super tuto : propre et bien expliqué

Merci pour ton travail
Revenir en haut Aller en bas
il totore
Modérateur
avatar

Messages : 1152

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Ven 21 Mar - 19:15

Quand j'ai fait mon jeu (qui s'est réduit à un contrôle), il y a quelques semaines, je me suis maudis de ne pas en avoir profité pour faire un tuto!!!
Merci d'avoir pris le temps de le faire!!

C'est pile-poil la méthodo du manuel d'atelier, mais en bien plus clair!

La 1ère fois ça m'avait 2-3 heures. Mais c'était le bec de canard aussi et je crois que l'accès était un peu plus long (virer le réservoir et la batterie si je me souviens bien).
Bref, même pour un débutant, c'est une opération très raisonnable.

_________________
[...] par rapport au SMC c'est un yaourt face à un munster, un coiffeur face à un bûcheron, Nelson Montfort qui aurait cherché Teddy Riner... je sais pas, moi.... demande à ta femme de comparer un vibro et Rocco
Revenir en haut Aller en bas
oliv83

avatar

Messages : 178

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Sam 22 Mar - 1:07

Merci pour ce tuto   C'est super bien fait!
Revenir en haut Aller en bas
titou
Modérateur
avatar

Messages : 2451

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Sam 22 Mar - 12:38

cheers bravo beau tuto
Revenir en haut Aller en bas
lolo31

avatar

Messages : 117

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Sam 22 Mar - 14:02

respect l'artiste !
je comprends mieux pourquoi je ne serais jamais un bon mécano ...
Revenir en haut Aller en bas
pupu69

avatar

Messages : 52

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Dim 23 Mar - 21:03

Roooo c'est top!! J'ai bien envie d'essayer, juste pour voir si j'y arrive!!

En tout cas merci, ça aidera surement le débutant de la mécanique que je suis à le faire soi même un de ces jours!!


Revenir en haut Aller en bas
mickey 69



Messages : 28

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Mar 25 Mar - 20:26

Merci pour le partage  cheers
Revenir en haut Aller en bas
David LC

avatar

Messages : 461

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Lun 5 Mai - 9:47

Roh la vache, je suis en train de le faire.. j'ai 12 de jeu a l'admission et 30 et 40 a l'echappement, vous pensez que je doit changer les pastilles?  Rolling Eyes

Je trouve ça enorme a 24000 non?

Edit: c'est normal que mes pastilles d'echappement fasse 2.11 chacun mais que le jeu est different aux deux?
Revenir en haut Aller en bas
tonio84
Admin
avatar

Messages : 1553

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Lun 5 Mai - 10:28

0.40 ?  affraid  Oui je crois en effet qu'il est grand temps de changer tes pastilles ^^

Pour le jeu différent malgré deux pastilles identiques c'est tout à fait normal;chaque soupape prenant du jeu indépendamment l'une par rapport aux autres. Pas d'inquiétudes à avoir de ce côté là !
Revenir en haut Aller en bas
David LC

avatar

Messages : 461

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Lun 5 Mai - 10:38

Ok ça marche! Je suis allez chez mon mecano d'a coté pour les mesurer correctement, mes pastilles font 2.38 et 2.45

Juste pour etre sur:
Pastille= 2.38
Jeu= 0.40 (large, plutot 0.38)
Jeu initial= 0.10

Rapport de jeu= 0.28

Donc ma pastille doit faire 2.38+0.28= 2.66?
Revenir en haut Aller en bas
tonio84
Admin
avatar

Messages : 1553

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Lun 5 Mai - 10:44

Oui c'est ça ton calcul est correct.

Une 2.65 ira très bien aussi.
Revenir en haut Aller en bas
David LC

avatar

Messages : 461

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Lun 5 Mai - 10:52

Nickel ça marche, merci bien! Smile
Revenir en haut Aller en bas
David LC

avatar

Messages : 461

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Mer 7 Mai - 9:16

Alors là.. gros moment de solitude!  Laughing

Mes pastilles sont trop epaisses.. J'ai plus de jeu  Mad

J'ai refait hier matin avec mon père, ont tombe sur le meme jeu (0.40 et 0.30), recalcule, et je tombe bien sur des 265..

Du coup j'ai presque envie de prendre des 255.. Mais c'est tres etrange  Rolling Eyes
Revenir en haut Aller en bas
tonio84
Admin
avatar

Messages : 1553

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Mer 7 Mai - 9:51

Salut,

avec quoi as-tu mesuré tes pastilles ?
Revenir en haut Aller en bas
benksou

avatar

Messages : 72

MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !   Jeu 8 Mai - 21:56

David LC a écrit:
Alors là.. gros moment de solitude!  Laughing

Mes pastilles sont trop epaisses.. J'ai plus de jeu  Mad

J'ai refait hier matin avec mon père, ont tombe sur le meme jeu (0.40 et 0.30), recalcule, et je tombe bien sur des 265..

Du coup j'ai presque envie de prendre des 255.. Mais c'est tres etrange  Rolling Eyes
Salut
As tu bien pris le jeux aux soupapes a froid  les 2 fois ?
Car je l ai pris sur la mienne Moteur tiede et j ai verifier le lendemain moteur froid et ça ma pas donné le meme resultat .
A+
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: [Tuto] Contrôle et réglage du jeux en soupapes en images !

Revenir en haut Aller en bas

[Tuto] Contrôle et réglage du jeux en soupapes en images !
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
ktm690smc :: La moto :: Technique-
Sauter vers:
